Около сварных стыков трубопроводов, металлокаркасов, газового оборудования и т.д. нередко можно увидеть вытисненные буквы и цифры. Это клеймо сварщика, которое должно сопровождать те соединения, которые будут использоваться на опасных объектах. Давайте разберемся, как можно получить клеймо сварщика, как оно расшифровывается и где ставится.

Предназначение клейма

Личное клеймо сварщика – приспособление, с помощью которого ставится оттиск около сварного соединения. Клеймение детали необходимо в том случае, если работы проводились на особо ответственных конструкциях. Оттиск клейма рядом со швом имеет право оставлять только специалист сварного производства, который прошел аттестацию НАКС. Этим сварщик подтверждает, что работа выполнена качественно и что он взял на себя ответственность за результат.клеймо сварщика

Каждое клеймо сварщика НАКС носит номер, не имеющий аналогов. Если будут выявлены дефекты шва, то установить, кому принадлежит клеймо, не составит труда. Информацию можно найти в единой базе сварщиков. Там указаны должность специалиста, его разряд и вид деятельности, область аттестации НАКС и дата последней экзаменовки, а также номер клейма. Такие меры предосторожности при работах на опасных объектах предписаны ФПН «Сварка на ОПО», которые вступили в силу 8 октября 2014 года и действуют по сегодняшний день.

Как выглядит клеймо

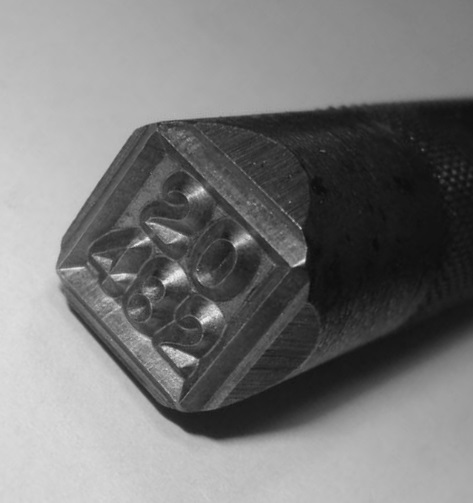

Личное клеймо сварщика выглядит как металлический стержень с круглым или квадратным сечением. Он изготавливается из инструментальной стали, прочность которой должна быть не менее 50-60 HRC. С одной стороны находится зеркальное обозначение, состоящее из букв и цифр. Вторая сторона – ударная. Если произвести на нее резкое силовое воздействие, на детали появится прямое изображение. Глубина отпечатка клейма, равно как и прочие его параметры, регламентирована ГОСТ 25726-83. Высота цифр и букв, как правило, равна 6 мм, однако руководством конкретного предприятия могут быть предусмотрены и иные размеры шифра.форма клейма сварщика

Расшифровка

Шифр клейма сварщика сугубо индивидуален. Благодаря этому перепутать работников практически невозможно, даже если на предприятии высокая текучка кадров или привлекаются сотрудники, работающие вахтовым методом. Как правило, такое клеймо должно содержать следующую информацию в зашифрованном виде:

  • Фамилия специалиста,
  • Его имя и отчество,
  • Дата рождения.

Размещение компонентов происходит произвольно в автоматическом режиме, однако встречаются ударные клейма, на которых для идентификации специалиста использованы первые буквы его фамилии. Обратите внимание, что шифр присваивается без права изменения. То есть если работник сменит способ сварки, пройдет повторную или внеочередную аттестацию, его клеймо останется прежним.клеймо сварщика

Если специалист прошел аттестацию НАКС до того, как вступили в силу ФНП «Сварка на ОПО», то его клеймо можно будет использовать до следующей аттестации. После этого ему будет выдано новое клеймо с иным шифром, которое при следующих аттестациях меняться уже не будет.

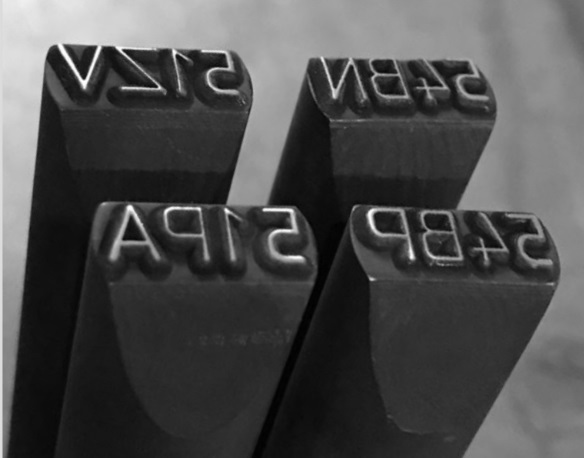

Расположение символов на клейме может быть следующим:

  • Символы размещены в две строки, рамки не предусмотрено.
  • Символы расположены в две строки, имеют рамку.
  • Числа, расположенные в одну строку и заключенные в ромб.
  • Числа, вмещающиеся в одну строку, обрамленные кругом.
  • Числа, расположенные в одной строке и заключенные в квадрат.
  • Числа в одну строку без рамки.

Что нужно клеймить

Сварщики НАКС проставляют свое клеймо на ответственных конструкциях, к которым предъявляются особые требования насчет надежности и безопасности. Например, на газовом, котельном, подъемно-транспортном, нефтегазодобывающем оборудовании, строительных конструкциях, около сварных швов трубопроводов и т.д. Отпечаток должен быть нанесен на металлические поверхности, толщина которых превышает 6 мм. Если же толщина составляет менее 6 мм или сварные швы предстоит наложить на арматуру, клеймо можно не использовать. После нанесения отпечатка необходимо заполнить журнал сварочных работ и протокол испытаний сварных швов.клеймо сварщика

Где именно ставится клеймо

Личное клеймо сварщика должно быть проставлено в месте, предписанном в технологических документах. Если же таких рекомендаций не предусмотрено, то его ставят на свариваемом участке, на расстоянии не меньшем, чем 40 мм от границы. Если сварочное соединение осуществлялось одним специалистом, то он оставляет свой оттиск около маркированной отправной точки. Если же в работе принимали участие несколько сварщиков, то каждый из них обязан оставить оттиск в начале и конце шва.

При соединении труб или сложных конструкций, где сварка производится и с наружной, и с внутренней стороны, оттиск должен находиться на наружной. Если сварка сторон производилась различными специалистами, то клейма исполнителей должны располагаться в виде дроби. Числитель должен проставить тот, кто варил наружный шов, знаменатель — тот, кто осуществлял сварку внутреннего.

Если необходимо проставить клеймо после исполнения кольцевого шва, то это нужно сделать в месте пересечения этого шва с продольными. В случае, если шовное соединение имеет большую протяженность, оттиски должны повторяться через каждые два метра. Чтобы обозначить место клеймения, его обводят яркой несмываемой краской. Оттиск должен быть аккуратным и иметь читабельный вид на протяжении всей эксплуатации сваренных деталей.

Как получить клеймо сварщика

Приказ о присвоении клейма сварщику – конечный этап получения личного клейма. Ему предшествует аттестация НАКС. Чтобы успешно сдать все испытания, нужно иметь предписанный правилами стаж, обладать хорошими знаниями теории сварочного производства и справиться с практической частью экзамена. Клеймо будет выдано вместе с удостоверением.

Что представляет собой аттестация НАКС и как ее пройти, можно узнать здесь.

Приказ о присвоении клейма сварщику составляется учреждением, которое производит сварочные работы. Документ может быть сформулирован в произвольной форме. Чаще всего в нем прописываются виды конструкций, которые должны подлежать клеймению, а также перечень дополнительных функций владельца клейма.

Читайте также:  Поверхность воды во вращающемся сосуде

[Всего: 1   Средний:  5/5]

Источник

Сварщики, работающие на ответственных объектах, должны идентифицировать выполненные швы. Это необходимо для получения, при необходимости, информации о мастере даже через длительный срок. Для идентификации после аттестации выдают специальный инструмент, называемый личным клеймом сварщика.

Что такое клеймо сварщика и как оно выглядит

Клеймо сварщика ― это личный идентификатор в виде кода из цифр и букв, который присваивают после успешной аттестации. Инструмент делают из стального стержня круглого или прямоугольного сечения. На одном торце выбито зеркальное изображение кода, второй конец ударный. Клеймо предназначено для получения отпечатка кода на поверхности свариваемых деталей после удара молотком. Глубина оттиска и другие характеристики нормируются ГОСТ 25726-83. Размер знаков по высоте обычно равен 6 мм, но допускается изменение в большую или меньшую сторону по решению руководства предприятия.

Клеймо сварщика присваивают после успешной аттестации

Клеймо сварщика присваивают после успешной аттестации

При оформлении клейма символы выбивают в виде:

  • двух строк без рамки;
  • двух строк в прямоугольной рамке;
  • цифр одной строкой в ромбе;
  • однострочного числа внутри круга;
  • цифр одной строкой в квадрате;
  • однострочного числа без рамки.

Расшифровка содержимого клейма

Иногда уникальный буквенно-цифровой шифр формируют из первых букв фамилии с добавлением цифр. Однако чаще код генерируется автоматически только из цифр с сохранением в базе данных программы. Поэтому выдача двух одинаковых шифров исключена.

Клеймо выдается на основании приказа с указанием следующей информации:

  • ФИО и дата рождения сварщика;
  • должность;
  • дата прохождения аттестации;
  • к каким видам работы допущен сварщик;
  • присвоенный разряд;
  • код клейма и период действия.

Клеймо изготавиливается в соответствии с ГОСТом

Клеймо изготавиливается в соответствии с ГОСТом

Где и когда нужно ставить

По правилам ФНП от 8 октября 2014 года при работе на опасных производственных объектах (ОПО) клеймо ставится возле каждого шва, если толщина соединяемых деталей больше 6 мм. К ОПО относят несущие металлоконструкции, грузоподъемные механизмы, оборудование, работающее под давлением, трубопроводы для перекачки агрессивных веществ и т. д. При сварке арматуры и деталей толщиной меньше 6 мм ставить оттиск необязательно.

Постановка клейма не должна сопровождаться образованием наклепки, подкалки, истончением металла. Код на оттиске должен легко читаться до конца срока службы объекта. Сведения об отпечатках заносят в журнал учета сварочных работ и протокол испытания соединений.

При нанесении клейма нужно руководствоваться правилами ФНП

При нанесении клейма нужно руководствоваться правилами ФНП

Сварщик обязан оставлять оттиски на местах, указанных в технической документации объекта. Если таких данных нет, клеймо проставляют на расстоянии не меньше 40 мм от шва. Когда сварочные работы выполнены одним мастером достаточно одного отпечатка на месте, удобном для осмотра.

Если работа проводилась несколькими сварщиками, каждый указывает свой код возле начала и конца соединений.

При выполнении двухсторонних швов на сложных объектах клеймо проставляют на наружной стенке. При сварке разными мастерами отпечаток делают как обыкновенную дробь. В числитель ставят код сварщика, выполнившего наружный шов, в знаменатель ответственного за внутренний.

На кольцевом шве делают не меньше двух оттисков, один около точки пересечения с продольным соединением.  Места клеймения заключают в рамку из несмываемой краски яркого цвета. На кольцевых швах большой протяженности отпечатки ставят через каждые 2 м.

Как получить клеймо сварщика

Для получения клейма необходимо пройти аттестацию в национальном агентстве контроля сварки (НАКС), филиалы которого есть в большинстве городов России. Для работы на ОПО аттестацию должны пройти работники четырех уровней:

  1. Сварщики умеющие выполнять все виды швов с любым пространственным положением.
  2. Мастера-сварщики, к которым предъявляются более высокие требования. В их компетенцию входит не только сварка, но и обязанность контролировать работу других сварщиков.
  3. Технологи контролируют производственные процессы всего предприятия.
  4. Инженеры несут ответственность за правила и подтверждающие их документы по проведению сварочных работ.

Аттестация бывает первичная, повторная и внеочередная. Первичную проверку работник проходит по собственному желанию или по направлению от предприятия. Ее должны также проходить сварщики, которые больше 6 месяцев не работали по профессии.  Повторную аттестацию проводят каждые 4 года. После ее прохождения издается приказ о присвоении клейма сварщику с указанием нового срока действия. Личный код не меняется. На внеочередную аттестацию направляют сотрудников, уровень профессионализма которых вызывает сомнения у руководства.

Для получения удостоверения НАКС необходимо подготовить следующие документы:

  • медицинскую справку с положительным заключением;
  • документ о профессиональном образовании;
  • справку о трудовом стаже;
  • справку о присвоенном разряде;
  • 2 фото 3х4 см.

Для повышения разряда нужно до сдачи экзаменов пройти курсы повышения квалификации и представить справку об их окончании. При подготовке документов следует учитывать, что минимальная продолжительность стажа и величина разряда у каждого уровня разная.

Уточнить эти данные нужно заблаговременно в филиале, где будет проведена аттестация.

Также следует учитывать, что сварщиков аттестуют только по одному виду сварки. Поэтому при переходе на другую технологию придется пройти процедуру еще раз, чтобы получить новый код клейма.

Заявление с документами подают в ближайший от предприятия филиал. После его рассмотрения будет назначена дата аттестации, которая состоит из 3 экзаменов: общего, специального, практического. Подготовиться можно самостоятельно или предварительно пройдя подготовительный курс в учебном центре НАКС. При неудаче на одном из экзаменов его можно пересдать в срок от одного до 6 месяцев.

Читайте также:  Учение о сосудах кратко

Иметь личное клеймо не только престижно, но и выгодно, так как у аттестованных сварщиков зарплата значительно больше. Однако, в зависимости от условий конкретного филиала и уровня аттестации, за удостоверение придется заплатить от 25 до 150 тыс. рублей. Поэтому лучше получить направления от предприятия, которое оплатит все расходы.

Источник

клеймо сварщикаСварщик – профессия, в которой требуется огромное внимание и ответственность. При выполнении сварщиком ответственных работ, руководство должно быть уверено, что все сварные соединения грамотно выполнены. Однако, как при проверке выявить, кем были произведены те или иные сварочные работы? Разрешить этот вопрос быстро и без проблем, помогает клеймо сварщика. Такое требование было законодательно утверждено уже давно, но в связи со вступлением в силу новых норм и правил в области промышленной безопасности, появились некоторые изменения, касающиеся клейма сварщика.

В целом, приказ Федеральной службы по экологическому, технологическому и атомному надзору, направлен на усиление качества работы, сведение к минимуму всевозможных нарушений при работе с тяжёлыми металлическими конструкциями на опасных производственных объектах. При этом большое внимание в ФНП «Сварка на ОПО» уделено именно идентификации работника, который выполнил сварочные мероприятия.

Для чего необходимо клеймо сварщика?

Металлоконструкции используются повсеместно при строительстве большинства промышленных зданий. Соединение элементов между собой происходит с помощью сварки. Однозначно определить, будет ли шов крепким и прочным невозможно – этим занимается проверяющая комиссия. Вовремя выявленный дефект позволяет избежать огромных трат, связанных с деформацией и с обрушением металлоконструкций. Поэтому, при выполнении работ, связанных с наплавкой, сваркой на опасных производственных объектах, каждый сварщик обязан ставить рядом с выполненной работой свой шифр – клеймо, которое позволяет быстро определить кому принадлежит работа с выявленным нарушением.

Федеральные нормы и правила, которые направлены на безопасную деятельность в трудных производственных объектах, вступили в силу 8 октября 2014 года. До этого времени идентификационные номера уже широко применялись, однако не было единой базы, по которой можно было бы узнать всю необходимую информацию о сварщике: должность, дата аттестации, вид деятельность, область аттестации.

шифр клейма сварщика

Вид и шифр клейма

Клеймо сварщика представляет собой металлический стержень, который изготавливается из инструментальной стали твёрдостью закалки 55-60 HRC. Стержень, одна сторона которого плоская, а другая с выгравированным изображением, подвергается удару, на месте которого образуется чёткий рельеф.

После документального утверждения шифра каждому работнику, организация должна предоставить ударные клейма. В некоторых случаях, в качестве идентификации применяются первые буквы фамилии или цифры, однако чаще всего шифр генерируется автоматически, не изменяясь при продлении, прохождении аттестации или перемене способа сварки. Шифр клейма закрепляется за сварщиком – это позволяет избежать путаницы, которая может возникнуть в будущем.

Сварочное клеймо, которое изготавливается в соответствии с ГОСТом, должно содержать в себе буквы или цифры, размерами около 6 мм. В случае выполнения особых работ, допускается использование знаком большего или меньшего размера, при этом данное обстоятельство оговаривается с руководством организации и ставится в известность.

Главное правило производимой идентификации сварщика – при клеймении металлических конструкций не должен производиться наклёп, подкалка или уменьшение толщины металла. Сохранность маркировки должна быть на высшем уровне в течение всего периода эксплуатации конструкции.

клеймо сварщика гост

Как получить клеймо сварщика?

Клеймо сварщика является обязательным элементом работника, аттестованного в Национальном Агентстве Контроля Сварки (НАКС). Структурное подразделение системы аттестации сварочного производства, после успешной сдачи всех испытаний, выдаёт шифр клейма вместе с аттестационным удостоверением. В соответствии с требованиями НАКС, сварщики допускаются к той работе, которая подтверждена документально.

НАКС

Где и в каких случаях ставится?

В соответствии с пунктом 21 ФНП «Сварка на ОПО», все сварные соединения с толщиной стенки более 6 мм обязательно должны быть промаркированы идентификационными номерами сварщиков, выполнявших работу. Также, по ГОСТу 25225-82, сварщик обязан обозначить место выполненной работы меткой или клеймом. Обычно клеймо сварщика проставляется на отвесных конструкциях, при соединении металлических балок, в случае скрепления потолочной основы – вариантов может быть огромное множество. Стоит также отметить, что в случае скрепления арматуры или сварки элементов толщиной менее 6 мм, применение клейма не обязательно – в таком случае необходимо применять требования производственной технической документации.

где ставиться клеймо сварщика

Сварщик, сразу после осуществления сварочных работ на объектах ОПО, обязан проставить клеймо рядом с выполненным швом. При этом заполняется журнал сварочных работ, протоколы испытаний сварных соединений, — оформляется вся исполнительная документация, предусмотренная законом.

В Федеральных нормах и правилах также имеется пункт о том, что при исполнении сварных мероприятий одним сварщиком, указывание идентификационного шифра на всех швах необязательно. Это объясняется тем, что в плане сооружения уже имеется обозначение исполнителя работ – для избежания повторения и исключения ненужной волокиты, достаточно указать шифр клейма в доступном для осмотра месте, при этом заключив в рамку несмываемой краской. При этом, если над одним сварным швов высокой сложности трудились сразу несколько работников, необходимо чтобы каждый сварщик оставил свой шифр.

Источник

На трубопроводах газового и гидравлического оборудования, на каркасах из металла и других конструкциях, в местах сварных соединений иногда встречаются выбитые знаки в виде каких-то цифр и букв. Они представляют собой клеймо сварщика, который работал на этой точке. Ставится такая отметка на линиях, которые обеспечивают работу опасных объектов.

Читайте также:  Софора для чистки сосудов

Назначение

Согласно действующего ФНП «Сварка на ОПО» от 8.10.2014 года, работы, проводимые на особо опасных объектах, должны сопровождаться определенными мерами предосторожности. В частности, рядом со сварным соединением должна стоять отметка (клеймо) специалиста, который его выполнил. Если окажется, что шов сделан с дефектом, то по данному оттиску, используя материалы единой базы сварщиков, можно легко определить Ф.И.О. сотрудника, его должность, вид деятельности и разряд.

Клеймо сварщика – это устройство, которое применяется для постановки уникального личного оттиска рядом со сварным швом. Оно используется на конструкциях повышенной ответственности. Ставить подобный оттиск может только специалист, прошедший аттестацию НАКС. Клеймением неразъемного соединения он подтверждает свое авторство и ответственность за качество выполненной работы.

НАКС

Раз уж речь зашла о НАКС, то надо сказать пару слов о том, какая организация «прячется» за этой аббревиатурой. НАКС – национальное агентство контроля сварки. Его основные функции:

  • Аттестация сварщиков и других специалистов, работающих в данной сфере.
  • Подготовка методических пособий.
  • Доработка нормативной и справочной документации.
  • Набор сотрудников для проведения экспертиз.
  • Консультации проведения ответственных работ.

Сварщику, у которого есть удостоверение НАКС, разрешается работа на опасных объектах. Он получает зарплату намного большую, чем сотрудники аналогичного профиля, не имеющие такого допуска.

В НАКС предлагается несколько видов аттестации:

  • Для сотрудников. Обучение и сдача экзаменов могут быть, как добровольными, так и обязательными, по приказу работодателя.
  • Для предприятий. НАКС может повысить свои требования к организации, если она, например, серьезно меняет технологию или запускает крупный проект.
  • Для сварочного оборудования.

Аттестация НАКС может быть первичной, повторной или внеочередной.

Клеймо

Клеймо сварщика на сосуде

Личное клеймо делается в виде стержня (L = 110 мм) из инструментальной стали прочностью 50-60 HRC и выше. Его сечение может быть квадратным или круглым. Одна сторона, со скошенными фасками, имеет на торцевой поверхности выпуклые цифры и буквы в зеркальном отражении – это информативная часть изделия. Вторая – ударная. Если приставить клеймо первой частью к металлической трубе, а ко второй сильно приложиться молотком, то на поверхности появится оттиск – прямое изображение, с зашифрованной информацией о сварщике. Параметры отпечатка регламентируются ГОСТ 25726-83.

Информация

Клеймо сварщика на сосуде

Буквы и цифры, которые выбиваются на сваренной детали после окончания работы, представляют собой зашифрованные персональные данные сварщика: фамилию, имя, отчество, дату рождения. Это необходимый минимум, может быть и другая информация.

Указанный шифр – строго индивидуальный, так что перепутать сотрудников невозможно. Его присваивают «раз и навсегда», без права на изменение, даже в тех случаях, когда человек проходит очередную аттестацию или меняет технологию работы. Единственное исключение: если аттестация НАКС и вручение клейма были до 8.10.2014 года, то сварщик пользуется им только до следующей переаттестации. После чего ему вручат другое, теперь уже «вечное», клеймо.

Символы на информативном торце могут располагаться по-разному: в одну или две строки, в рамке или без нее.

Где ставить?

Личное клеймо сварщик, прошедший аттестацию НАКС, обязан ставить на особо важных конструкциях, относительно которых предъявляются высокие требования по безопасности и надежности. Это, чаще всего, трубопроводы котельных, газовых пунктов, подъемники, транспортировочные механизмы, оборудование нефтегазовой отрасли и др.

Поверхность металла, на которой ставится отпечаток, должна быть толщиной более 6 мм. Если меньше или арматура – клеймо выбивать не обязательно. После постановки оттиска, сотрудник заполняет журнал сварочных работ. А также – протокол испытания швов.

Место простановки отпечатка указано технологическими нормативами. Если таковых нет – не ближе 40 мм от границы. Если работало несколько сварщиков, то каждый из них обязан поставить личное клеймо в начале и конце шва.

В сложных конструкциях или трубах сварка нередко выполняется с двух сторон, наружной и внутренней. Оттиск делается только на наружной. Если, в указанном случае, работало два специалиста, то их отпечатки ставятся дробью. В числителе будет клеймо того человека, который работал снаружи, а в знаменателе – внутри.

После работы над кольцевым швом, отпечаток делается там, где он пересекается с продольным. На очень длинном шве клеймо ставится вначале, а потом с повторением через каждые два метра.

Чтобы долго не искать место клеймения, его обозначают (обводят) несмываемой краской ярких цветов. Отпечаток надо делать аккуратно, так, чтобы буквы и цифры были хорошо различимыми.

Как получить?

Процесс получения клейма сварщика состоит из двух этапов:

  • Аттестация в НАКС. Чтобы получить право на ее прохождение, надо иметь определенный стаж. Экзамен состоит из теоретической и практической части.
  • Учреждение, где работает сотрудник, издает приказ о присвоении работнику, по итогам аттестации, личного клейма. Документ составляется в произвольной форме. В большинстве случаев, там указываются типы металлических сварных конструкций, на которых надо ставить оттиск. Кроме того, нередко указываются дополнительные функции данного специалиста.

Личное клеймо сварщика выдается вместе с удостоверением, официально подтверждающим законность его получения.
